SAT-OVERDRIVE F6
Objednací číslo: A01895
optická signalizace poruchy
- zásuvkový adaptér s integrovanou přepěťovou ochranou nn, odrušovacím vf filtrem a s přepěťovou ochranou anténního svodu od parabolické antény
- k ochraně satelitních přijímačů před pulsním přepětím a vf rušením
Technické parametry
| Název parametru | Hodnota parametru | |
|---|---|---|
| Typ SPD | T3 | |
| Typ sítě | TN | |
| Stupeň krytí | IP 20 | |
| Rozsah provozních teplot (min/max) | -40 / 80 °C | |
| Splňuje požadavky normy | ČSN EN 61643-21+A1,A2 ČSN EN 61643-11 ed.2 | |
| Třída ETIM | EC000942 | |
| Montáž | zásuvkový adaptér | |
| Jmenovité napětí | Un | 230 V AC |
| Nejvyšší trvalé provozní napětí | Uc | 275,00 V AC |
| Jmenovitý zatěžovací proud při 25°C | IL | 6,000 A |
| Maximální předjištění | 16 A gL/gG nebo C 16 A | |
| Útlum filtru při 1MHz nesymetrický (50 Ω/50 Ω) | 30 dB | |
| Jmenovitý výbojový proud (8/20 µs) L-N | In | 2,00 kA |
| Jmenovitý výbojový proud (8/20 µs) N-PE | In | 2,00 kA |
| Zkušební napětí L-N | Uoc | 4,0 kV |
| Zkušební napětí N-PE | Uoc | 4,0 kV |
| Napěťová ochranná hladina mód L-N | Up | 1,20 kV |
| Napěťová ochranná hladina mód L-PE | Up | 1,40 kV |
| Napěťová ochranná hladina mód N-PE | Up | 1,40 kV |
| Doba odezvy L-N | ta | 25 ns |
| Doba odezvy N-PE | ta | 100 ns |
| Signalizace poruchy | červená kontrolka | |
| Nejvyšší trvalé provozní napětí | Uc | 50,00 V DC |
| Mezní frekvence žíla-žíla | f | 2 150,00 MHz |
| Impedance | Z | 75 Ω |
| Průchozí útlum | 1,80 dB | |
| C2 jmenovitý výbojový proud (8/20 µs) žíla-PE | In | 5,00 kA |
| C2 jmenovitý výbojový proud (8/20 µs) na žílu | In | 5,00 kA |
| C2 ochranná hladina napětí mód žíla-PE při In | Up | 650 V |
| C2 ochranná hladina napětí mód žíla-žíla při In | Up | 650 V |
| C3 ochranná hladina napětí mód žíla-žíla při 1 kV/µs | Up | 600 V |
| ochranná hladina napětí mód žíla-PE při 1 kV/µs | Up | 600 V |
| Doba odezvy žíla-žíla | ta | 100 ns |
| Doba odezvy žíla-PE | ta | 100 ns |
| Připojení (vstup - výstup) | female F 75/female F 75 | |
| Celní nomenklatura | 85363010 | |
| EAN | 8595090518952 |
Soubory ke stažení
-

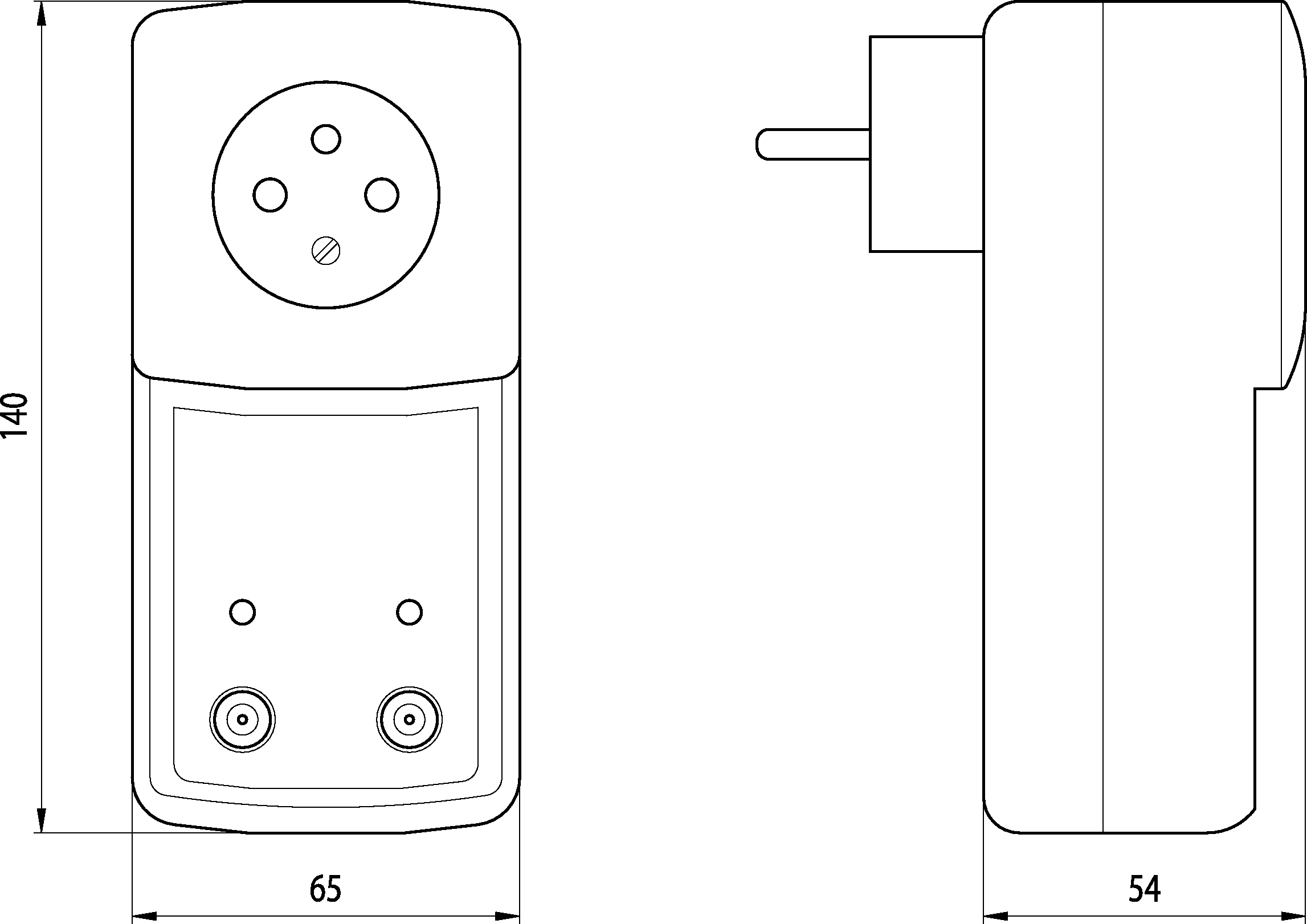

Rozměry
